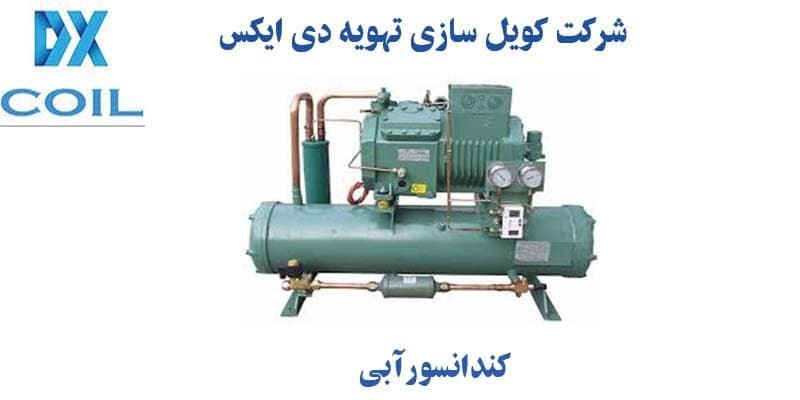

.کندانسور آبی چیست؟

کندانسور آبی (Cold water condenser) بدلیل راندمان بالایی که دارد جزء محبوب ترین انواع کندانسور می‌باشد و در چگالنده آبی سیال خنک کننده آب است. داخل این نوع کندانسینگ مایع با قرار گرفتن در امتداد سیال همراه دمایی پایین گرما را جذب میکند. نکته اصلی راجع به کندانسور آبی مخلوط نشدن آب (خنک کننده) و مبرد (خنک شونده) است. تنها عیب اینگونه تجهیزات رسوب املاح میباشد که عملکرد آنرا کم می‌کند.

همچنین اگر درون کندانسور آب خنک از آبی با سختی پایین استفاده شود، گرمای موجود در حوالی گاز داغ به مایع منتقل شده و موجب رسوب گذاری روی سطح لوله دستگاه میشود. حتی اگر این روند کند هم اتفاق بیوفتد بازهم امکان رسوب گذاری برای هر کندانسور آبی وجود دارد. پدیده رسوب گذاری بین لوله و آب مانند یک عایق عمل کرده سپس باعث ایجاد اختلال در تراکم گرما می‌شود. بنابراین باید جهت عدم رسوب از سیال سختی گیری شده یا آب اتیلن گلیکول استفاده کرد.

آشنایی با انواع کندانسور آبی

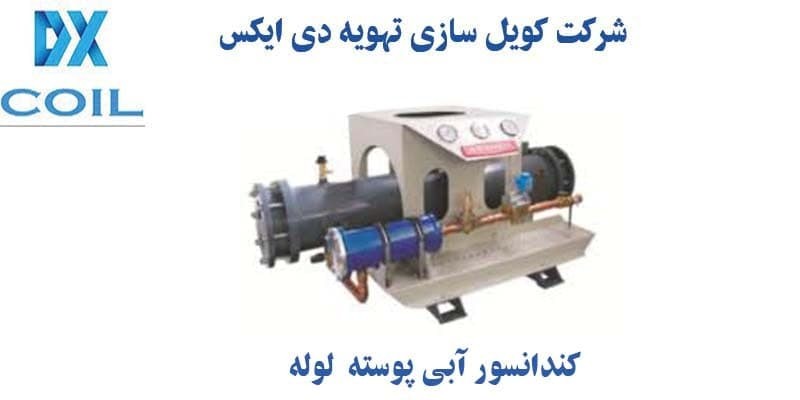

• کندانسور آبی پوسته لوله ای : چگالنده آب خنک پوسته لوله ای جزء پرکاربردترین انواع کندانسور آبی محسوب میگردد. ساختمان این کندانسینگ شامل یک پوسته بزرگ که تعدادی لوله مارپیچ داخل آن قرار دارد میباشد. جریان گاز داغ از قسمت لوله ها وارد میشود و با گذراندن مسیر مارپیچ توسط بخش دیگر خارج می‌گردد. اطراف لوله و محوطه داخلی پوسته آب جاری است.

زمانیکه گاز داغ وارد این لوله‌ها می‌شود آبسرد جریان پیدا میکند سپس مانع ترکیب دو سیال می گردد. در ادامه حرارت منتقل شده و عمل تقطیر صورت میگیرد. بعد انجام فرآیند آب موجود درون پوسته که گرم گشته توسط قسمت پوسته خارج شده سپس بطرف کولینگ تاور میرود تا حرارت آن گرفته شود و مجدد مورد استفاده قرار گیرد. ویژگی‌های این مدل کندانسور آبی قیمت مناسب آن نسبت به ظرفیت، استحکام زیاد، طول عمر طولانی، قابلیت تعمیر، مقاومت بالا مقابل فشار، ساختار ساده میباشد. همچنین دارا بودن ابعاد بزرگ یکی از معایب چگالنده آب خنک پوسته لوله ای بشمار می‌آید.

• چگالنده آب خنک صفحه ای : ساختار اینگونه کندانسور آبی متشکل از مقدار زیادی صفحه بوده که کنار یکدیگر قرار گرفته‌اند. در فضای مابین این صفحات بطور متعادل سیال خنک شونده و سرد کننده جاری است. صفحات حرارت را بین سیال انتقال میدهند و مانع ترکیب آنها میشوند. ورقه‌ها بسیار نازک هستند که توسط صفحه بزرگتر از دو سمت مقابل یکدیگر محکم می‌شوند. صفحات نگه دارنده بطور معمول با استفاده از پیچ و مهره بهم اتصال می‌یابند. این چگالنده آبی توانایی دارد که در ابعاد کوچک حرارت قابل توجه‌ای انتقال دهد. مکان‌هایی با فضای محدود بهترین گزینه جهت بکارگیری کندانسور آبی صفحه ای میباشند. ولیکن کندانسینگ صفحه‌ای دارای هزینه‌ی بالا، طول عمر پایین، تحمل فشار کم هست.
• کندانسور آبی دو لوله ای : استراکچر چگالنده آب خنک دو لوله ای بنحوی است که دو لوله قطرهای متفاوت دارند و درون هم قرارگرفته‌اند. قطر لوله داخلی کوچکتر طراحی شده و درونش سیال خنک شونده جاری می‌باشد. ولیکن قطر لوله خارجی بزرگتر بوده و داخلش سیال خنک کننده جریان دارد. کندانسور آبی دو لوله ای ساختاری ساده و ظرفیت انتقال حرارت کمی داراست.

مقایسه راندمان انواع کندانسور آبی

عوامل زیادی در افزایش یا کاهش عملکرد کندانسور آبی تاثیر دارد. پارامترهای مهمی نظیر سختی سیال، سطح تبادل حرارتی، دمای آب ورودی و... برای راندمان تاثیر گذار می‌باشد. بصورتیکه با کم شدن دما و سختی کار همچنین افزایش سطح انتقال حرارت راندمان چگالنده افزایش می‌یابد. در کندانسور آب خنک صفحه ای راندمان بطور قابل توجه‌ای نسبت به کندانسینگ آبی پوسته لوله ای بیشتر است. بیشتر کندانسورهای آبی بعلت راندمان بالا و ابعاد کوچکی که دارند برای نصب درون موتورخانه‌ها مناسب هستند. قابل ذکر بوده چنانچه در نگهداری آنها دقت نشود امکان نشتی و آسیب رسیدن به کمپرسو وجود دارد.

قطعات تشکیل دهنده کندانسور آب خنک

چگالنده آب خنک از لحاظ ظاهری شباهت زیادی به اواپراتور آبی داشته اما در کاربرد و عملکرد باهم فرق دارند. اجزای تشکیل دهنده کندانسور آبی با نوع هوایی و تبخیری متفاوت است. برای چگالنده‌های آب خنک تراکم فین استفاده شده بسیار بالا می باشد. بنحویکه درهر اینچ (2.5 سانت) 24 الی 28 FPI وجود دارد. بدلیل ساختار استوانه‌ای اینگونه چگالنده‌ها، تیغه هایی در داخل آن تعبیه شده که موجب نگه داری لوله میشوند. این تیغه‌ها به بفل معروف هستند و معمولا جنس سازنده آنها آلومینیوم میباشد. اجزای اصلی یک دستگاه کندانسور آب خنک شامل قطعات ذیل می‌گردد :

• لوله مسی{ 5.8، 3.4، 3.8، 1.2 اینچ}
• فین سینوسی یا شیار دار
• شل اند تیوب فریم بیرونی تیوب شیت
• بفل یا تیغه‌های نگهدارنده
• سایدگلس
• کلکتور

مزایا و معایب کندانسور آبی

• مزایا
• امکان نصب داخل فضاهای بسته
• راندمان کارایی بالا نسبت به دیگر چگالنده‌ها
• بکارگیری کندانسور آبی در چیلرهای تراکمی آب خنک
• معایب
• مناسب محیط‌هایی با درجه حرارت بالا نمیباشد
• الزام استفاده از سختی گیرهای آب و اتیلن گلیکول
• الزام بکار بردن برج خنک کننده در صورت نیاز به آبسرد

قیمت گذاری کندانسور آب خنک

متاسفانه در زمان کنونی بعلت تورم اقتصادی شدید نمیتوان یک قیمت ثابت برای کندانسور آبی یا هر نوع دستگاه دیگر اعلام کرد. اما عوامل و قطعاتی اصلی که بر روی قیمت نهایی یک چگالنده آب خنک تاثیر گذار است برای شما بطور خلاصه توضیح داده میشود. از جمله قطعاتی که تعیین کننده قیمت اصلی یک کندانسور آبی می باشد می توان به متراژ لوله مسی اشاره نمود. دیگر عوامل تاثیرگذار بر قیمت دستگاه عبارتند: فین (نوع فین انتخابی مهم بوده: گلدفین، آلوفین یا بلوفین)، ورق فریم تیوب شیت، کلکتور می‌باشد.

تولید کندانسور آبی در شرکت کویل سازی تهویه دی ایکس

شرکت کویل سازی تهویه دی ایکس توانسته تا به امروز به رغم یاری خداوند و تلاش کارکنان خود نام خود را بعنوان تولیده کننده دستگاه های تهویه مطبوع، انواع کندانسور، چیلر ثبت کند. همچنین کمپانی تهویه دی ایکس تمامی تجهیزات حرارتی برودتی خود را مخصوصا در رابطه با قطعات سیستم تا 12 ماه گارانتی طلایی بی قید و شرط همراه 10 سال خدمات بعد فروش در اختیار خریداران خود می گذارد تا نشان دهنده حسن نیت و کیفیت محصولات باشد. خریداران محترم میتوانند برای کسب اطلاعات بیشتر با دفتر شرکت یا کارخانه کویل سازی تماس گرفته و از مشاوره فنی رایگان بهره مند شوند.
